5G手机信号屏蔽器智能管控屏蔽器系统
一、应用背景
随着移动互联网的快速发展智能手机、平板电脑等智能终端的更新换代与普及应用，校园学生使用的智能手机已经达到人手一部的普及程度年龄段已经延伸到了小学，学校面临着手机管理难问题。解决学校手机管理的方案，学校标准化考场安装5G手机信号屏蔽器智能管控屏蔽器系统，统一管控定时开启屏蔽器后，所在的屏蔽范围内手机将无信号显示。
1、远程管理：在全区域内屏蔽器设备可通过网线连接致管理终端，实现远程开/关，定时开关，区域群组开关，让管理更加高效和轻松。

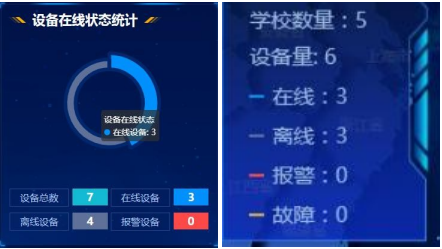

2、数据实时分析：支持设备状态查询、总安装数量统计、在线数量统计、离线数量统计（图一），更能真实的向上一级部门呈现设备的使用情况。
3、区域地图显示：省级下部学校的安装数量、安装台数显示，合适教育管理部门或考试院部门查看下部学校的设备安装及使用情况。
三、智能管控系统优势介绍

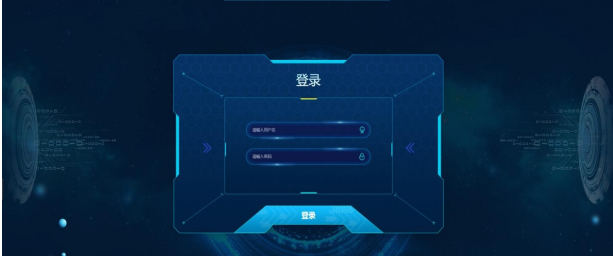

2、设备在线状态统计、全国各省市地图展示，可点击进入查看各学校的设备安装情况，各区域设备总量与在线量。1、B/S 架构系统，在网页输入网址即可进入登陆界面，可设置多个角色用户账号

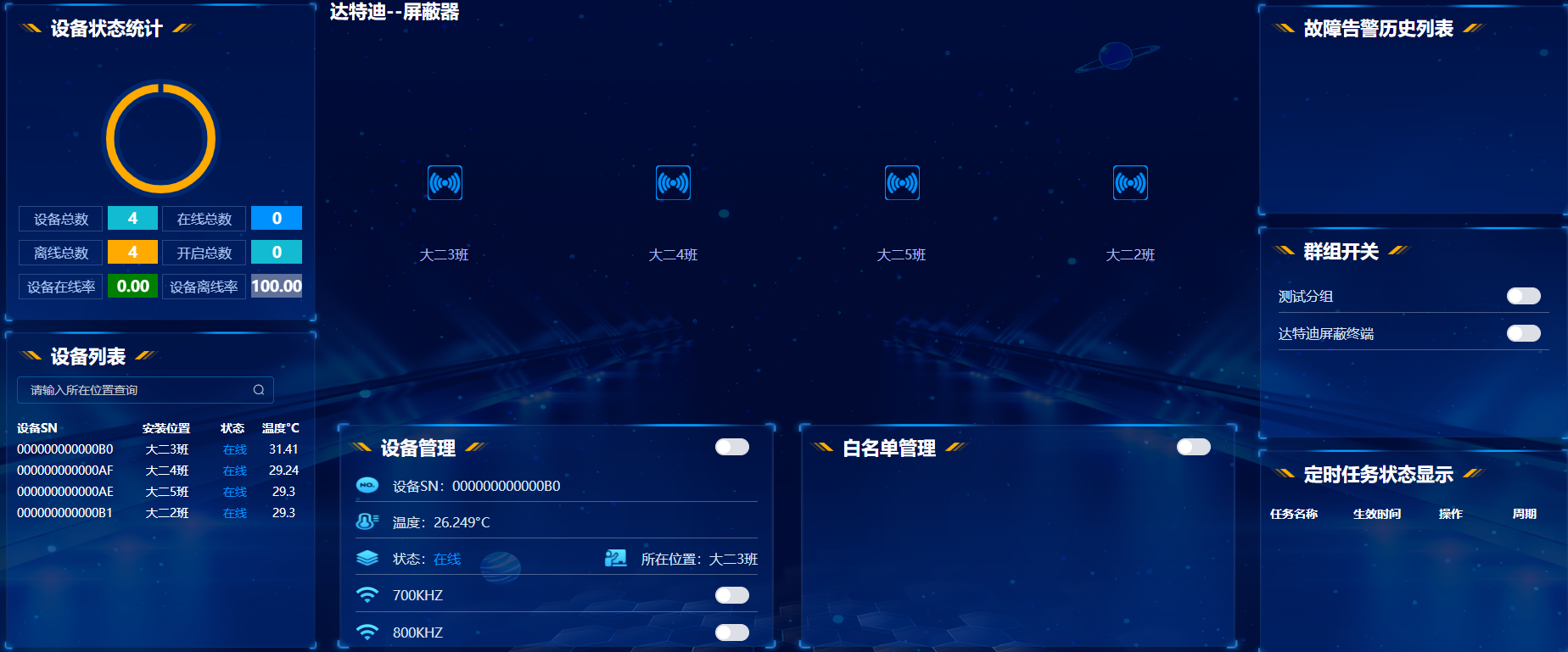

3、点击进入学校管理界面时可看到设备的状态统计，可直接看到安装的设备总数、在线总数、离线总数、开启总数、设备所安装在的位置。可对设备进行定时设置，和分组设置，分组后可以一键开关。
置，和分组设置，分组后可以一键开关。
四、设备的技术参数
5G手机信号屏蔽器屏蔽终端能有效屏蔽目前市面上的 2G、3G、4G、5G、wifi 等多种制式、类别的手机无线信号。
序号 | 名 称 | 技术参数 |
1、信号屏蔽器参数： | ||
CDMA 频段 870-885MHZ(±2MHz) | ||
GSM 频段 925-960MHZ(±2MHz) | ||
DCS/PHS 频段 1805-1925MHZ(±2MHz) | ||
TD-SCDMA 频段 2010-2025MHZ(±2MHz) | ||
WCDMA/CDMA2000 频段 2110-2170MHZ(±2MHz) | ||
WIFI 频段 2400-2500MHZ(±2MHz) | ||
LTE1(4G)频段 2300-2400MHZ(±2MHz) | ||
移动 5G1 频段 2515-2675MHz(±2MHz) | ||
移动 5G2 频段 4800-4900MHZ(±2MHz) | ||
联通/电信 5G 频段 3400-3600MHZ(±2MHz) | ||
广电 5G 频段发射率 758-788MHZ(±2MHz) | ||
１ | 多 功 能 手 机 | WIFI5.8G 频段 5725-5860MHZ(±2MHz) 设备重量：3.5KG |
信 号 屏 | 总发射功率：约：70W | |
蔽器 | 用电功率：200W | |
2、该产品具备全天候工作能力，主机天线全封闭一体化 ABS | ||
工程塑料外壳，要具备防尘防破坏能力； | ||
3、通讯方式：常用的 RJ45 接头网线通讯连接 | ||
4、工作温度：﹣25℃～+55℃，相对湿度：20%～85%，工作 | ||
电压： AC:220V | ||
5、工作时间：24H 不间断运行,设备稳定可靠 | ||
6、接收天线：215mm 全向鞭状天线 | ||
7、屏蔽器具有智能控制单元，该控制单元可以通过网线线路 | ||
（网线或光纤）进行远程数据查看； | ||
8、一体机设备硬件具备物理 ID 地址方式自由组合，系统自 |
动获取，可以通过计算机软件对屏蔽器实现远程开关机，远 程巡检。 9、每个屏蔽器可以通过电脑操作单独启动或关闭；也可以定时设置。 10、屏蔽器具备电压驻波比（VSWR）电路保护机制防止因天线短路或断开连接而烧坏系统功能； 11、整机输出射频功率 70W。 12、准确报警无误报，准确判定物理定位地点（需要提供平面图） 13、屏蔽设备采用运营商级大功率金属工业开关电源，可保证连续不间断工作； 14、具备电源工作指示，报警工作指示，通讯、故障状态指示功能 |
五、配置及安装方案1、组成部分
本系统由计算机（电脑）+服务器+交换机+网线+终端屏蔽器设备组成。2、使用方法
五、配置及安装方案1、组成部分
本系统由计算机（电脑）+服务器+交换机+网线+终端屏蔽器设备组成。
使用方法
1、把屏蔽终端安装在需要的屏蔽的位置，（安装要求：1.8-2 米高，尽量选择在屏蔽场所的中心位置，设备周围不得有金属物遮挡），安装场所需具备：RJ45 网线接头和 220V 的交流插座， 屏蔽器终端设备需要接 220V 的交流电和网线才可工作。
2、 所有教室的网线与机房的交换机连接，屏蔽器的组网方式同教室的监控摄像头基本一致，如果学校教室的网线都是通的互联网，服务器可直接使用厂家云服务器。若学校的网络只是局域网，那么需要单独采购服务器主机，用于部署内部服务器。
3、 不管是使用云服务器还是局域网服务器，操作方式都一样。在主控的电脑上输入服务器地址就可以登录管控平台，然后对学校安装的终端设备进行接入平台。每台设备都有一个独立ID，添加设备 ID 到平台上后，就可以在平台上对设备进行监测和控制。
3、配置清单
分类 | 产 品 描 述 | 数 量 | 单 位 | 单价 | 合计 | 设备分布 |
屏蔽终端设备 |
| 全 向 智 能 型 ， 屏 蔽 | ||||
信号屏蔽器网络版屏蔽终端 |
1 |
台 |
（内置 12天线） 工业级电源可连续24小时工作 | 2G/3G/4G/5G/2.4G WIFI/5.8G WIFI, 组合一 体结构，智能联动，智能组网，后台管理应用， 支持 pc 端内网登录浏 览查询报警记录、电子 | ||
示意地图 |
管控软件 |
信号屏蔽器统一管控软件 |
1 |
套 |
| （如学校的网络只是局域网，那么需要单独采购服务器主机，用于部署内部服务器，费用另算） | |
工程部分 | 交换机 | 米 | 根据实际需求配置（自 备） | |||
网线 | 米 | 根据实际需求配置（自 备） | ||||
施工辅材 | 批 | 涨栓、螺丝、防水胶带、 接头弯管等（自备） | ||||
系统设备+ 工程 材料合计 | ||||||
系统合计 | ||||||
4、终端屏蔽器
服务器：使用厂家云服务器（如学校的网络只是局域网，那么需要单独采购服务器主机，用于部署内部服务器，费用另算）
路由器、交换机、网线(厂家不提供，需要厂家配置，根据现场实际情况价格另议）。
六、安装注意
1、本系统理论上可控制无限量终端设备，由于受路由器可分配 IP 的限制，每台路由器在不受其他设备占用的情况下最多可带 254 个设备。因此一个地方安装的数量超过 254 台以上，那需使用将多层交换机再连接设备（连接方式与监控一致）。
2、每台终端设备的用电功率约为 200W，2.5 平方的铜芯线可承受 5000W 左右,4 平方的铜芯线可承受 7500W 左右，6 平方铜芯线可承受 10KW 左右（网络参数以实际为准）。根据线路布置方式及要控制的屏蔽器终端台数来确定主线路的大小。
3、屏蔽器终端设备屏蔽的范围与现场的信号强度有直接关系，现场信号强度为-85dbm 以下，屏蔽器终端设备的屏蔽器最大范围约为100 个平方左右(具体以所在环境信号强度实测为准）。
大小的教室安装一台即可，有些大型教室侧需要安装多台。安装方式:可挂墙安装,高度 1.8-2 米为最佳。
